KOMPRESORY

Hobby 50 Hz



Elektro-kompresory sú vysokokvalitné kompresory ( 0,75-3kW), vyvinuté za účelom uspokojenia rôznych požiadaviek.hobby50

  • maximálny výkon pri minimálnej spotrebe
  • maximálna efektívnosť pri akejkoľvek aplikácii

Koaxiálne (súosové), dvojvalcové jedno-stupňové „V“ kompresory s redukovaným zaťažením a vysokým výkonom.





Techn. črty:

  • liatinové valce s krídlami,
  • liatinové platne ventilu ,
  • hliníková hlava,
  • kombinovaný hnací a kľukový hriadeľ za účelom dosiahnutia maximálneho výkonu,
  • vysokovýkonný ventilátor,
  • kryty horúcich častí kompresora a ochranná mriežka,
  • priame chladenie valcov,
  • prívodná trubica,
  • tepelná poistka,
  • bezpečnostný ventil,
  • zoslabovač tlaku,
  • ON-OFF tlačidlo,
  • vypúšťací kohútik kondenzovanej vody.





oiless

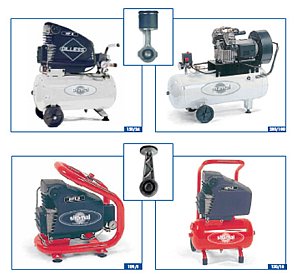

Hobby-Oilless série



– zubné-bezolejové 50Hz –pre špeciálne požiadavky, 0,75 – 1,5 kW
Jednostupňové jedno-valcové alebo dvojvalcové („V“) bezolejové kompresory



Techn. črty odlišné od olejových kompresorov:

  • tyčový piest vybavený čapom
  • liatinové valce eliminujúce vnútorné trenie
  • segment/prstenec piesta – odolný materiál
  • samomazacie ložiská





Hobby 60Hzhobby60



Dostupné vo verzii V220/1/60

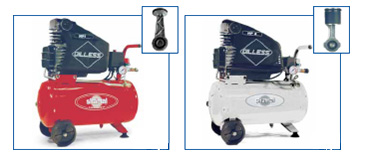

Hobby – dental oilless 60Hz



– zubné bezolejové 60Hz
Dostupné so verzii V220/1/60





Professional

dental

Elektro-kompresory s remeňovým pohonom.



Rozdelenie: jedno-stupňové kompresory, dvojstupňové kompresory, vertikálne, alebo kompresory typu „V“



Technické črty:

  • guľovitý liatinový driek
  • piesty a platne valca z liatiny (*)
  • oceľové ventily odolné voči korózii
  • pevné zliatinové plášte
  • hliníkové a liatinové zotrvačníky
  • nasávacie filtre s vymeniteľnými kazetami
  • „rezervné“ zariadenie schopné vybaviť skupiny



Všetky kompresory sú vybavené tlakovým spínačom ON-OFF, kohútikom, ventilmi, rúčkou a redukovačom tlaku na kompresoroch montovaných na vozíku. Na všetkých modeloch je tepelná ochrana, hviezdicový delta štartér je voliteľný na modeloch nad 4kW.



Rozdiely medzi kompresormi

Cs kolies-kami
 F stabilný
Prívodná trubica x x
Ventil redukovania tlaku x
Jednosmerný ventil x x
Meradlo vnútorného tlaku x
Držadlo x
Kolieska x
Systém vypúšťania kondenzátu x x
Elektrické zariadenie x x
Voliteľné: kovový kryt remeňa



(*) Iba K9/K12 čerpadlo má hliníkový piest a platňu ventilu.
Pre všetky kompresory používané v prašnom prostredí (tesárske dielne, opracovávanie mramoru) odporúča SHAMAL filtre s olejovým kúpeľom.

cm



MODEL
L/min.
m3/h
c.f.m.

KW
HP

Volt

Hz
r.p .m.
bar
p.s.i.
n.
n
AVV.
25 litrové
25 CM250/25
220
13
7,8
K11
1,5
2
230
50
1000
10
145
2
1
P.T.
25 CT250/25
220
13
7,8
K11
1,5
2
400
50
1000
10
145
2
1
T.P.
25 CMA230/25
227
13
8
K9
1,5
2
230
50
1150
10
145
2
1
P.T.
25 CTA230/25
227
13
8
K9
1,5
2
400
50
1150
10
145
2
1
T.P.
25 CMA270/25
270
16
9,5
K12
1,5
2
230
50
1200
10
145
2
1
P.T.
25 A270/25
270
16
9,5
K12
1,5
2
400
50
1200
10
145
2
1
T.P.
25 CM320/25
324
20
11,4
K16
1,5
2
230
50
1100
10
145
2
1
P.T.
25 CT320/25
324
20
11,4
K16
1,5
2
400
50
1100
10
145
2
1
T.P.

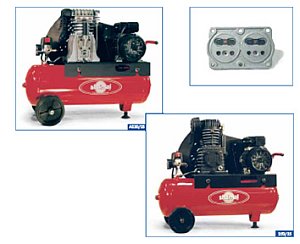

cta



L  MODEL L/min. m3/h c.f.m.   KW HP Volt Hz  r.p.m. bar  p.s.i.  n. n AVV.
50 litrové
50 CM250/50 220 13 7,8 K11 1,5 2 230 50 1000 10 145 2 1 P.T.
50 CT250/50 220 13 7,8 K11 1,5 2 400 50 1000 10 145 2 1 T.P.
50 CMA230/50 227 13 8 K9 1,5 2 230 50 1150 10 145 2 1 P.T.
50 CTA230/50 227 13 8 K9 1,5 2 400 50 1150 10 145 2 1 T.P.
50 CMA270/50 270 16 9,5 K12 1,5 2 230 50 1200 10 145 2 1 P.T.
50 CTA270/50 270 16 9,5 K12 1,5 2 400 50 1200 10 145 2 1 T.P.
50 CM320/50 324 20 11,4 1,5 2 230 50 1100 10 145 2 1 P.T.
50 CT320/50 324 20 11,4 K16 1,5 2 400 50 1100 10 145 2 1 T.P.

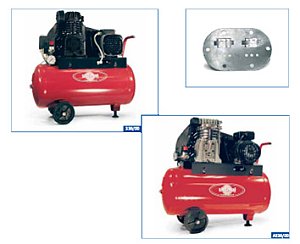

100 liter



L MODEL
  100 litrové L/min. m3/h c.f.m. KW HP Volt Hz r.p.m. bar p.s.i. n. n AVV.
100 CM250/100 220 13 7,8 K11 1,5 2 230 50 1000 10 145 2 1 P.T.
100 CT250/100 220 13 7,8 K11 1,5 2 400 50 1000 10 145 2 1 T.P.
100 CMA230/100 227 13 8 K9 1,5 2 230 50 1150 10 145 2 1 P.T.
100 CTA230/100 227 13 8 K9 1,5 2 400 50 1150 10 145 2 1 T.P.
100 CM270/100 270 16 9,5 K12 1,5 2 230 50 1200 10 145 2 1 P.T.
100 CT270/100 270 16 9,5 K12 1,5 2 400 50 1200 10 145 2 1 T.P.
100 CM320/100 324 20 11,4 K16 1,5 2 230 50 1100 10 145 2 1 P.T.
100 CT320/100 324 20 11,4 K17 1,5 2 400 50 1100 10 145 2 1 T.P.
100 CM300/100 308 19 11 K11/C 2,2 3 230 50 1400 10 145 2 1 P.T.
100 CT300/100 308 19 11 K11/C 2,2 3 400 50 1400 10 145 2 1 T.P.
100 CMS310/100 310 19 10,9 VB3 2,2 3 230 50 1600 10 145 2V 1 P.T.
100 CTS310/100 310 19 10,9 VB3 2,2 3 400 50 1600 10 145 2V 1 T.P.
100 CMA340/100 317 19 11,2 K9/C 2,2 3 230 50 1600 10 145 2 1 P.T.
100 CTA340/100 317 19 11,2 K9/C 2,2 3 400 50 1600 10 145 2 1 T.P.
100 CM350/100 321 19 11,3 K17 2,2 3 230 50 1000 10 145 2 1 P.T.
100 CT350/100 321 19 11,3 K17 2,2 3 400 50 1000 10 145 2 1 T.P.
100 CMA410/100 405 24 14,3 K12/C 2,2 3 230 50 1700 10 145 2 1 P.T.
100 CTA410/100 405 24 14,3 K12/C 2,2 3 400 50 1700 10 145 2 1 T.P.
100 CM345/100 351 21,6 12,4 K16 2,2 3 230 50 1300 10 145 2 1 P.T.
100 CT345/100 351 21,6 12,4 K17 2,2 3 400 50 1300 10 145 2 1 T.P.

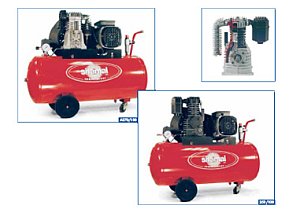

150 liter



L MODEL
 150 litrové L/min. m3/h c.f.m.   KW HP Volt Hz r.p.m. bar p.s.i. n. n AVV.
150 250/150 220 13 7,8 K11 1,5 2 230 50 1000 10 145 2 1 P.T.
150 250/150 220 13 7,8 K11 1,5 2 400 50 1000 10 145 2 1 T.P.
150 A230/150 227 13 8 K 9 1,5 2 230 50 1150 10 145 2 1 P.T.
150 A230/150 227 13 8 K 9 1,5 2 400 50 1150 10 145 2 1 T.P.
150 A270/150 270 16 9,5 K12 1,5 2 230 50 1200 10 145 2 1 P.T.
150 A270/150 270 16 9,5 K12 1,5 2 400 50 1200 10 145 2 1 T.P.
150 300/150 308 19 11 K11/C 2,2 3 230 50 1400 10 145 2 1 P.T.
150 300/150 308 19 11 K11/C 2,2 3 400 50 1400 10 145 2 1 T.P.
150 S310/150 310 19 10,9 VB3 2,2 3 230 50 1600 10 145 2V 1 P.T.
150 S310/150 310 19 10,9 VB3 2,2 3 400 50 1600 10 145 2V 1 T.P.
150 A340/150 317 19 11,2 K9/C 2,2 3 230 50 1600 10 145 2 1 P.T.
150 A340/150 317 19 11,2 K9/C 2,2 3 400 50 1600 10 145 2 1 T.P.
150 350/150 321 19 11,3 K17 2,2 3 230 50 1000 10 145 2 1 P.T.
150 350/150 321 19 11,3 K17 2,2 3 400 50 1000 10 145 2 1 T.P.
150 A410/150 405 24 14,3 K12/C 2,2 3 230 50 1700 10 145 2 1 P.T.
150 A410/150 405 24 14,3 K12/C 2,2 3 400 50 1700 10 145 2 1 T.P.
150 CM345/100 351 35,1 21,6 K16 2,2 3 230 50 1300 10 145 2 1 P.T:
150 CT345/100 351 35,1 21,6 K16 2,2 3 400 50 1300 10 145 2 1 T.P.
150 CT450/150 449 27 15,8 K17/C 3 4 400 50 1700 10 145 2 1 T.P.
150 CT405/150 380 23,4 13,4 K16/C 3 4 400 50 1400 10 145 2 1 T.P.



200liter



L MODEL
200 litrové  L/min. m3/h c.f.m.   KW HP Volt Hz r.p.m. bar p.s.i. n. n AVV.
200 CM300/200 308 19 11 K11/C 2,2 3 230 50 1200 10 145 2 1 P.T.
200 FM300/200 308 19 11 K11/C 2,2 3 230 50 1200 10 145 2 1 P.T:
200 CT300/200 308 19 11 K11/C 2,2 3 400 50 1200 10 145 2 1 T.P.
200 FT300/200 308 19 11 K11/C 2,2 3 400 50 1200 10 145 2 T.P.
200 CMA340/200 317 19 11,2 K9/C 2,2 3 230 50 1600 10 145 2 1 P.T.
200 FMA340/200 317 19 11,2 K9/C 2,2 3 230 50 1600 10 145 2 1 P.T.
200 CTA340/200 317 19 11,2 K9/C 2,2 3 400 50 1600 10 145 2 1 T.P.
200 FTA340/200 317 19 11,2 K9/C 2,2 3 400 50 1600 10 145 2 1 T.P.
200 CM350/200 321 19 11,3 K17 2,2 3 230 50 1000 10 145 2 1 P.T.
200 FM350/200 321 19 11,3 K17 2,2 3 230 50 1000 10 145 2 1 P.T.
200 CT350/200 321 19 11,3 K17 2,2 3 400 50 1000 10 145 2 1 T.P.
200 FT350/200 321 19 11,3 K17 2,2 3 400 50 1000 10 145 2 1 T.P.
200 CMA410/200 405 24 14,3 K12/C 2,2 3 230 50 1700 10 145 2 1 P.T.
200 FMA410/200 405 24 14,3 K12/C 2,2 3 230 50 1700 10 145 2 1 P.T.
200 CTA410/200 405 24 14,3 K12/C 2,2 3 400 50 1700 10 145 2 1 T.P.
200 FTA410/200 405 24 14,3 K12/C 2,2 3 400 50 1700 10 145 2 1 T.P.



200 CM345/200 351 21,6 12,4 K16 2,2 3 230 50 1300 10 145 2 1 P.T.
200 FM345/200 351 21,6 12,4 K17 2,2 3 230 50 1300 10 145 2 1 T.P.
200 CT345/200 351 21,6 12,4 K18 2,2 3 400 50 1300 10 145 2 1 P.T.
200 FT345/200 351 21,6 12,4 K19 2,2 3 400 50 1300 10 145 2 1 T.P.
200 CT450/200 449 27 15,8 K17/C 3 4 400 50 1400 10 145 2 1 T.P.
200 FT450/200 449 27 15,8 K17/C 3 4 400 50 1400 10 145 2 1 T.P.
200 CT405/200 380 23,4 13,4 K16/C 3 4 400 50 1400 10 145 2 1 T.P.
200 FT405/200 380 23,4 13,4 K16/C 3 4 400 50 1400 10 145 2 1 T.P.
200 CT540/200 539 32 19 K18/C 3 4 400 50 1400 10 145 2 1 T.P.
200 FT540/200 539 32 19 K18/C 3 4 400 50 1400 10 145 2 1 T.P.
200 CT500/200 495 30 17,5 K25 3 4 400 50 1200 11 160 2 2 T.P.
200 FT500/200 495 30 17,5 K25 3 4 400 50 1200 11 160 2 2 T.P.
200 CT580/200 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 T.P.
200 FT580/200 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 T.P.

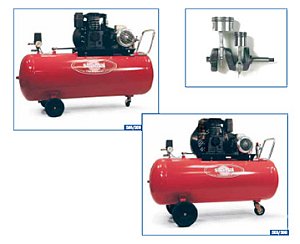

270 liter

L MODEL
  270 litrové L/min. m3/h c.f.m.   KW HP Volt Hz r.p.m. bar p.s.i. n. n AVV.
270 CT450/270 449 27 15,8 K17/C 3 4 400 50 1400 10 145 2 1 T.P.
270 FT450/270 449 27 15,8 K17/C 3 4 400 50 1400 10 145 2 1 T.P.
270 CT540/270 539 32 19 K18/C 3 4 400 50 1400 10 145 2 1 T.P.
270 FT540/270 539 32 19 K18/C 3 4 400 50 1400 10 145 2 1 T.P.
270 CT500/270 495 30 17,5 K25 3 4 400 50 1200 11 160 2 2 T.P.
270 FT500/270 495 30 17,5 K25 3 4 400 50 1200 11 160 2 2 T.P.
270 CT580/270 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 T.P.
270 CT580/270 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 SDS
270 FT580/270 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 T.P.
270 FT580/270 578 35 20,4 K25 4 5,5 400 50 1400 11 160 2 2 SDS
270 CT750/270 727 44 25,7 K30 4 5,5 400 50 1000 11 160 2 2 T.P.
270 CT750/270 727 44 25,7 K30 4 5,5 400 50 1000 11 160 2 2 SDS
270 FT750/270 727 44 25,7 K30 4 5,5 400 50 1000 11 160 2 2 T.P.
270 FT750/270 727 44 25,7 K30 4 5,5 400 50 1000 11 160 2 2 SDS
270 CT850/270 872 52 31 K30 5,5 7,5 400 50 1200 11 160 2 2 T.P.
270 CT850/270 872 52 31 K30 5,5 7,5 400 50 1200 11 160 2 2 SDS
270 FT850/270 872 52 31 K30 5,5 7,5 400 50 1200 11 160 2 2 T.P.
270 FT850/270 872 52 31 K30 5,5 7,5 400 50 1200 11 160 2 2 SDS



300 liter



L MODEL
   L/min. m3/h c.f.m.   KW HP Volt Hz r.p.m. bar p.s.i. n. n AVV.
300 litrové 13 BAR
300 CT500/300 392 24 13,8 K25 3 4 400 50 950 13 189 2 2 T.P.
300 FT500/300 392 24 13,8 K25 3 4 400 50 950 13 189 2 2 T.P.
300 CT580/300 455 27 16,1 K25 4 5,5 400 50 1100 13 189 2 2 T.P.
300 FT580/300 455 27 16,1 K25 4 5,5 400 50 1100 13 189 2 2 T.P.
300 CT750/300 582 35 20,6 K30 4 5,5 400 50 800 13 189 2 2 T.P.
300 CT750/300 582 35 20,6 K30 4 5,5 400 50 800 13 189 2 2 SDS
300 FT750/300 582 35 20,6 K30 4 5,5 400 50 800 13 189 2 2 T.P.
300 FT750/300 582 35 20,6 K30 4 5,5 400 50 800 13 189 2 2 SDS
300 CT850/300 690 41 24,4 K30 5,5 7,5 400 50 950 13 189 2 2 T.P.
300 CT850/300 690 41 24,4 K30 5,5 7,5 400 50 950 13 189 2 2 SDS
300 FT850/300 690 41 24,4 K30 5,5 7,5 400 50 950 13 189 2 2 T.P.
300 FT850/301 690 41 24,4 K30 5,5 7,5 400 50 950 13 189 2 2 SDS

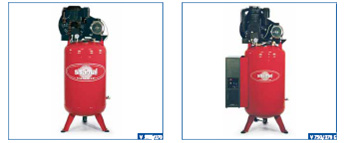

Vertical



Piestom poháňané kompresory –vertikálna séria. „To isté množstvo vzduchu v polovičnom priestore“ SHAMAL študoval túto problematiku u zákazníkov s nedostatkom priestoru.

  • výkon 4 – 5,5 – 7,5 Hp
  • kapacita nádrže 270 lit (testované cee 87/404)
  • kompresor je dostupný aj vo verzii so sušičom, filtrom a elektrickým odvádzačom kondenzátu



vertical



Twin tank dvojitá nádrž



Piestom poháňané kompresory – séria s dvojitou nádržou. Tento typ kompresora bol vyrobený pre špeciálne použitie.

Kompresory z tejto série sú dostupné v dvoch verziách

  • koaxiálnej a remeňovej s mazaním čerpadla olejovým ostrekom a možnosťou chodu na prázdno (na požiadanie)
  • jednoduchá preprava, ochrana pre nárazom



twin tank

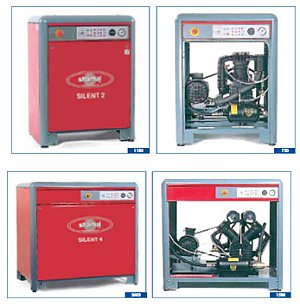

Silent – tiché kompresory

Shamal séria tichých kompresorov Silent je charakterizovaná moderným dizajnom a je ďalším príkladom technologickej výnimočnosti produktov firmy Chinook. boli vyvinuté pre použitie v priestoroch kde je tak ako aj výkon, dôležitá aj úroveň hlučnosti. Vysoký výkon sa dosahuje redukovaním ohrevu a ich pevná konštrukcia zamedzuje vibráciám. Jednotka je kompletne pokrytá epoxidovým náterom; úroveň hlučnosti sa pohybuje medzi 61 až 71 dB (A). Ľahko sa prepravujú a inštalujú.

Táto séria zahŕňa nasledovné skupiny:

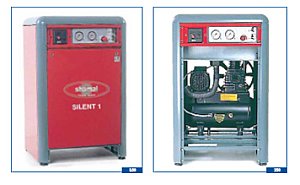

Silent 1



Séria SILENT 1 je určená pre zákazníkov, ktorí uprednostňujú celistvosť zariadenia a jednoduchosť prístupu k jeho komponentom.

silentObidve série COMPACT a SILENT 1 sú vybavené dvojvalcovými jedno-stupňovými remeňovými čerpadlom a sú dostupné vo verziách s 1,5 až 2,2 kW motormi. Tieto elektromotory pozostávajú z:

  • internej 24 lit. nádrže
  • spínača ON/OFF s tepelnou ochranou
  • kohútik
  • redukovač tlaku so separátorom kondenzátu a vypúšťacím kohútikom
  • glycerínový manometer
  • uvoľňovací kohútik
  • tlmič hluku pre odsávanie
  • bezpečnostný ventil.



Silent 2- 4



silent24

Série SILENT 2-4 boli vyvinuté na priemyselné použitie. Obidve série SILENT 2 a SILENT 4 sú vybavené dvojvalcovými jedno-stupňovými remeňovými čerpadlom a sú dostupné vo verziách s 3 až 18,5 kW motormi (11 až 13 bar). Panel s nízko napäťovými kontrolkami umožňuje prostredníctvom samo- diagnostického systému v priebehu pár sekúnd zistiť stav kompresorov.

Štandartnou technickou črtou série SILENT 4 (u SILENT 2 ako voliteľná) je štart „hviezda-trojuholník“.



Obidve série majú nasledovné technické črty:

  • elektronickú samo-diagnostickú a kontrolnú kartu
  • počítadlo hodín
  • glycerínový manometer
  • posilnená ventilácia na znižovane vnútornej teploty
  • termostaty kontroly teploty
  • elektro-ventil na uvolnenie hlavy
  • tlmič hluku pre odsávanie
  • bezpečnostný ventil.
  • uvoľňovací kohútik





Prosil



Tieto tiché série sú montované na nádrži s kapacitou od 100 do 500 litrov a výkonom od 1,5 do 5,5 kW (2Hp-7,5Hp).Úroveň hlučnosti sa pohybuje medzi 68-69db. Série 3-5,5 kW (4Hp-7,5 Hp) má vnútorný ventilátor na vstup horúceho vzduchu zabezpečujúci dobré fungovanie kompresora.



prosil

POTREBUJETE SA PORADIŤ? KONTAKTUJTE NÁS

darner@darner.sk

0918 100 312

NEPREHLIADNITE

AUTOKOZMETIKA

Vône

VÝROBA SAMOOBSLUŽNÝCH ZARIADENÍ PODĽA VAŠICH POŽIADAVIEK

Výroba pre vás

SAMOOBSLUŽNÝ UMÝVACÍ BOX PRE ZVIERATÁ

VÝDAJNÉ AUTOMATY ZA SKVELÉ CENY

ZMLUVNÍ PARTNERI

KONTAKTUJTE NÁS

0918 100 312

darner@darner.sk

DARNER na Facebooku

error: Tento obsah je chránený
